Аппарат рентгеновский стационарный терапевтический   «Рентген-ТА 150/10»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рентгеновское питающее устройство:



Режим работы аппарата повторно-кратковременный



Пульт управления с рабочей станцией оператора в составе:

  • персональный компьютер;
  • источник бесперебойного питания;
  • пульт включения аппарата
  • программа управления (зарегистрирована)



Высоковольтный генератор



Максимальная мощность генератора

3 кВт

Диапазон анодного напряжения

10-150 кВ

Ток рентгеновской трубки

От 2 мА до 30 мА

Диапазон уставок лечебной дозы

4-999 м.е. (мониторных единиц)

Время установления анодного напряжения, не более

1 с

Допускаемое отклонение воспроизводимости радиационного выхода, не более

± 5%

Допускаемое отклонение линейности радиационного выхода, не более

± 2,5%

Питание аппарата:



Однофазная электрическая сеть

220 В, 50 Гц

Максимальная потребляемая мощность

4,3 кВА (с автономной системой охлаждения)

Высоковольтный кабель

R 24

Рентгеновский излучатель:



Рентгеновская металлокерамическая трубка -  однофокусная с заземленным анодом и водяным охлаждением, с размером фокуса

Ø ≤ 7,5 мм

Угол раствора рабочего пучка рентгеновского излучения

40°

Собственная фильтрация излучателя

0,8 мм Ве

Поворот выходного окна излучателя относительно продольной оси на угол

270°

Уровень неиспользуемого излучения рентгеновского излучателя при закрытом выходном окне трубки на расстоянии 1 м от опорного центра
(фокусного пятна) в любом направлении, не более



0,35 мГр/ч (40 мР/ч)

Набор тубусов для формирования поля облучения на фокусном расстоянии

до 14 шт.

Набор дополнительных фильтров для изменения спектрального состава рабочего пучка излучения (по специальному заказу могут быть изготовлены дополнительные фильтры)

10 шт.

Набор  шлангов для подачи воды в рентгеновский излучатель для охлаждения анода рентгеновской трубки



Реле протока жидкости



Автономная система охлаждения анода рентгеновской трубки
(поставляется по отдельному заказу – опция)



Штатив напольный поставляется в 2-х исполнениях:

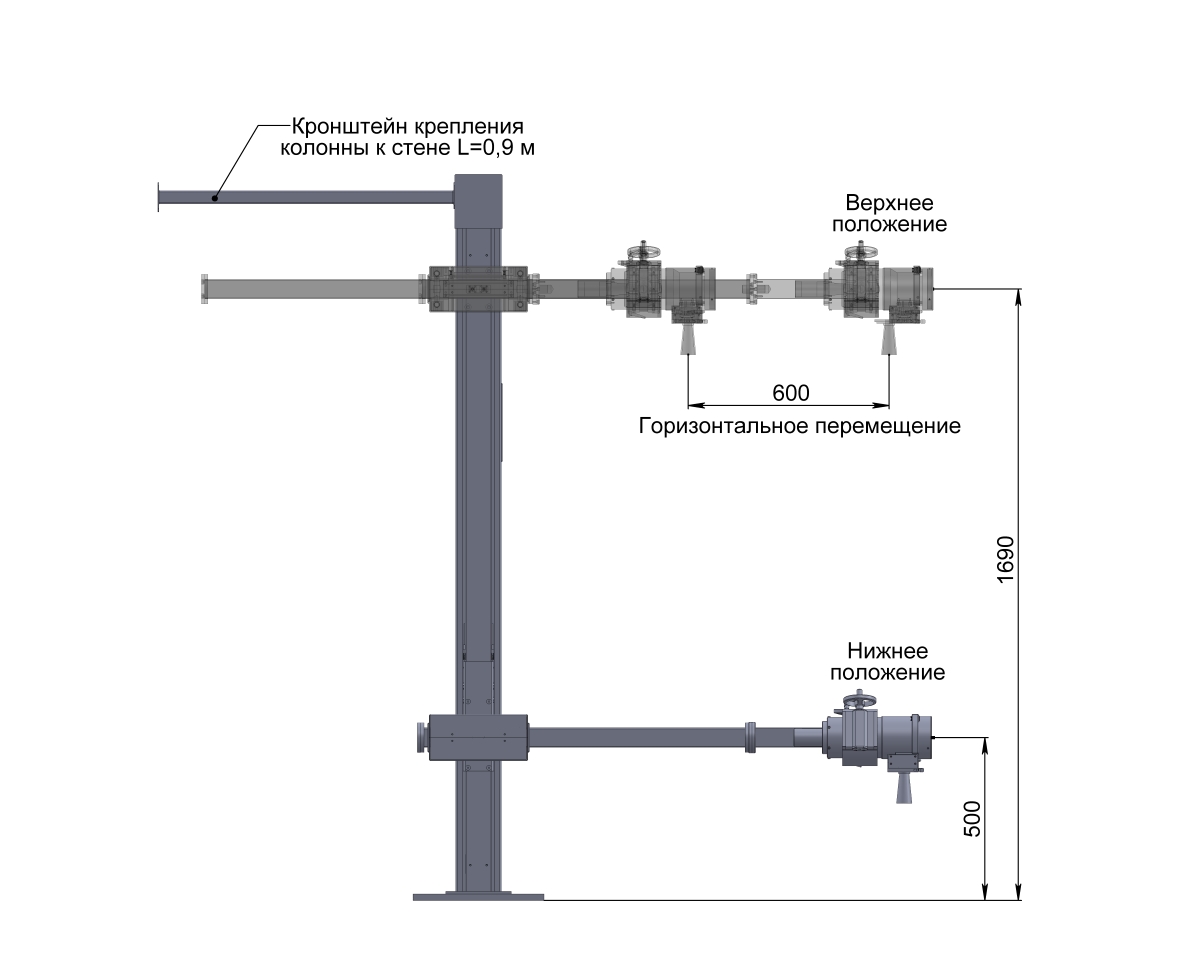

C отдельно устанавливаемой колонной штатива



Вертикальное перемещение рентгеновского излучателя аппарата вручную от уровня пола от 500 мм до 1690 мм

Значение вертикального перемещения определяется горизонтальностью пола в процедурной кабинета рентгенотерапии

 от 500 мм до 1690 мм



Горизонтальное перемещение рентгеновского излучателя аппарата вручную – 600 мм

600 мм

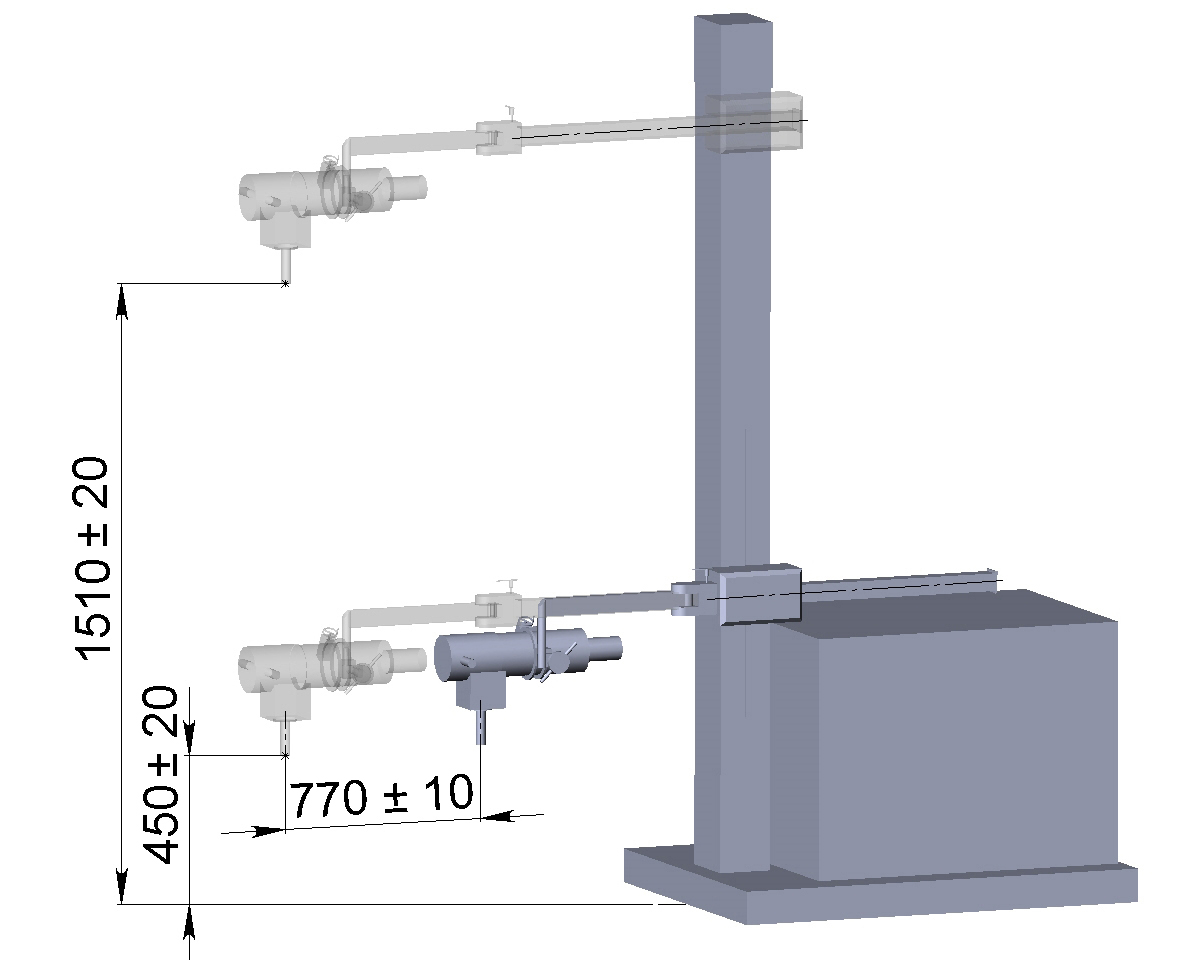

С установкой колонны штатива на общем основании с высоковольтным генератором



Вертикальное перемещение фокуса рентгеновского излучателя аппарата вручную от уровня пола от 450 мм до 1510 мм


от 450 до 1510 мм

Горизонтальное перемещение рентгеновского излучателя аппарата вручную 770 мм

Прочие перемещения излучателя аппарата аналогичны

770 мм

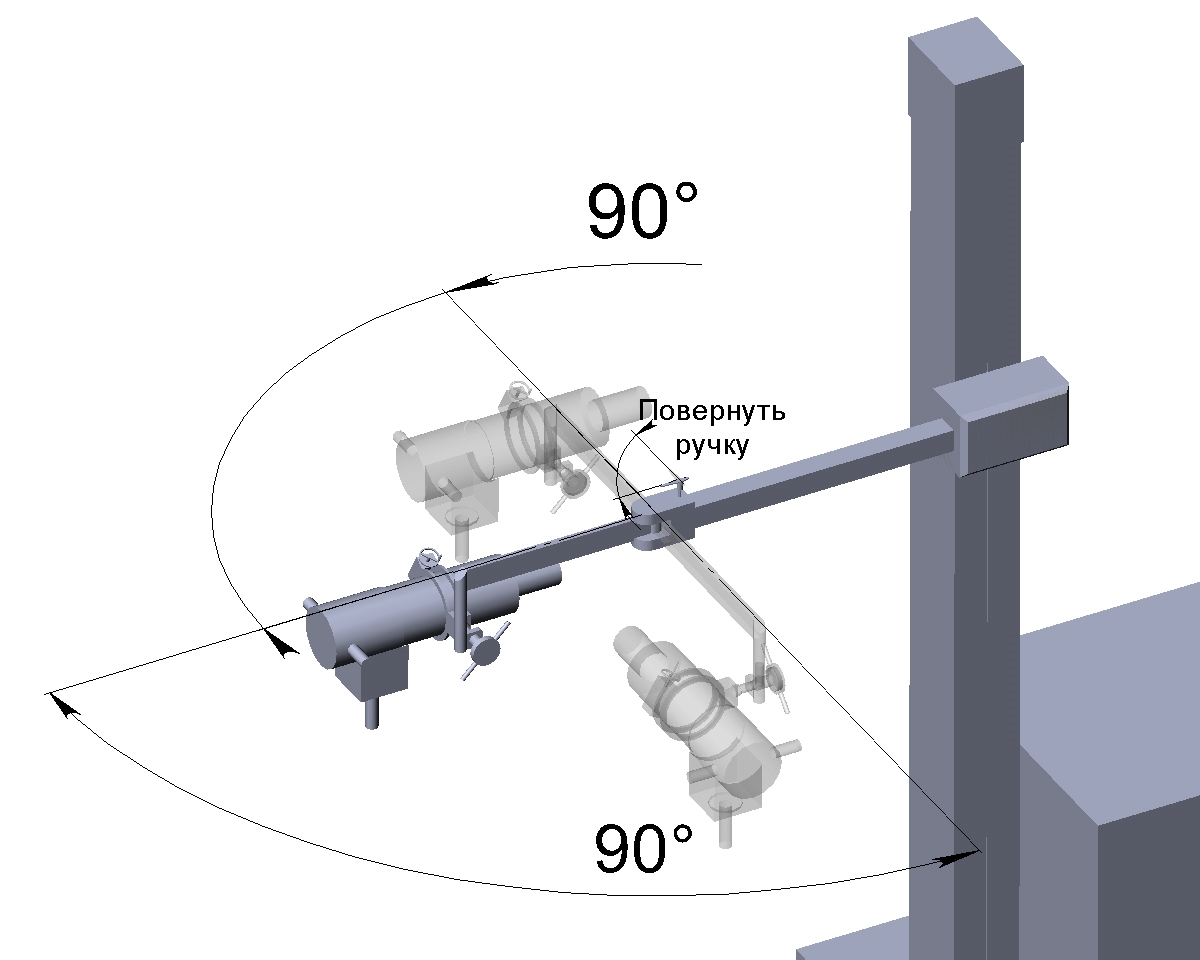

Угол поворота вокруг оси колонны, не менее

± 90°

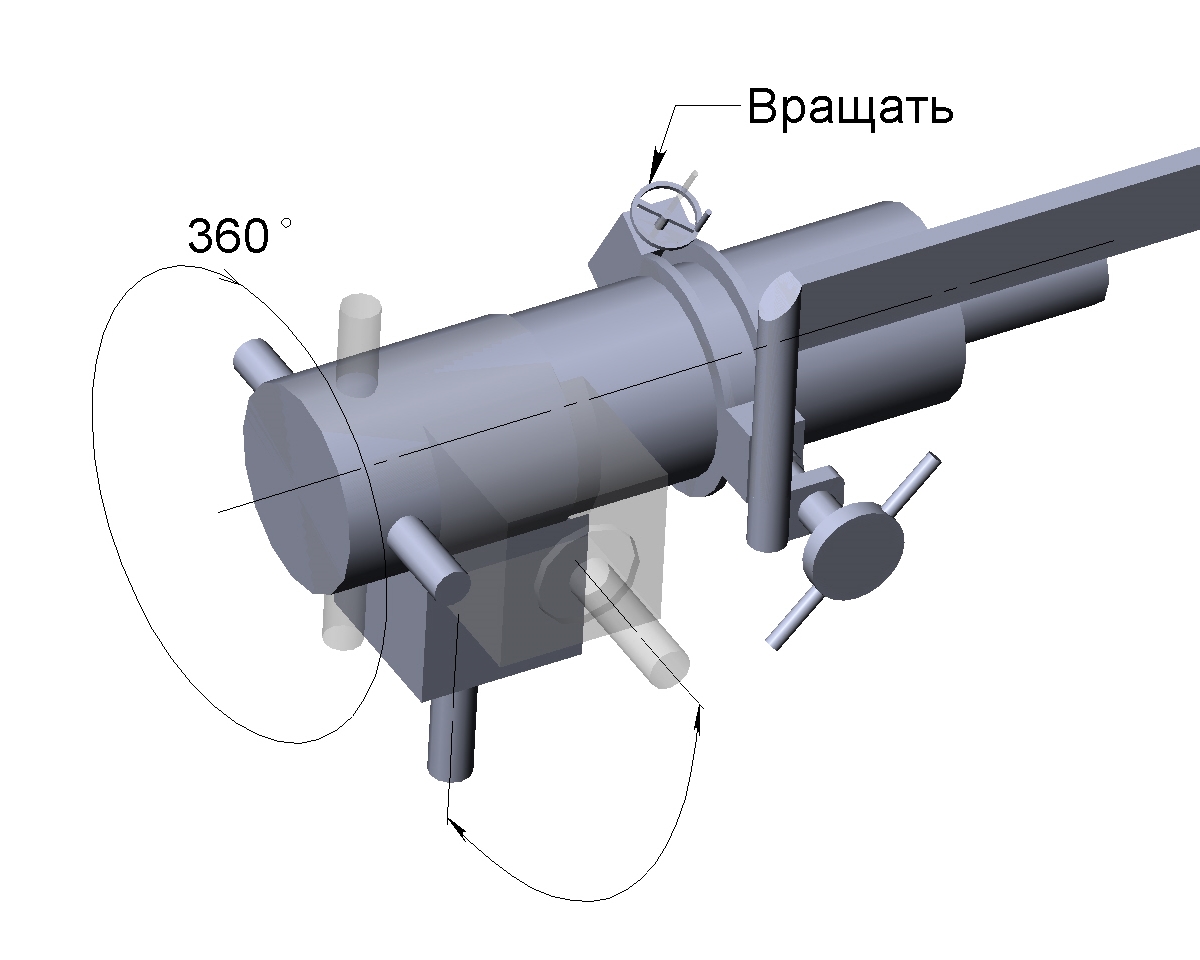

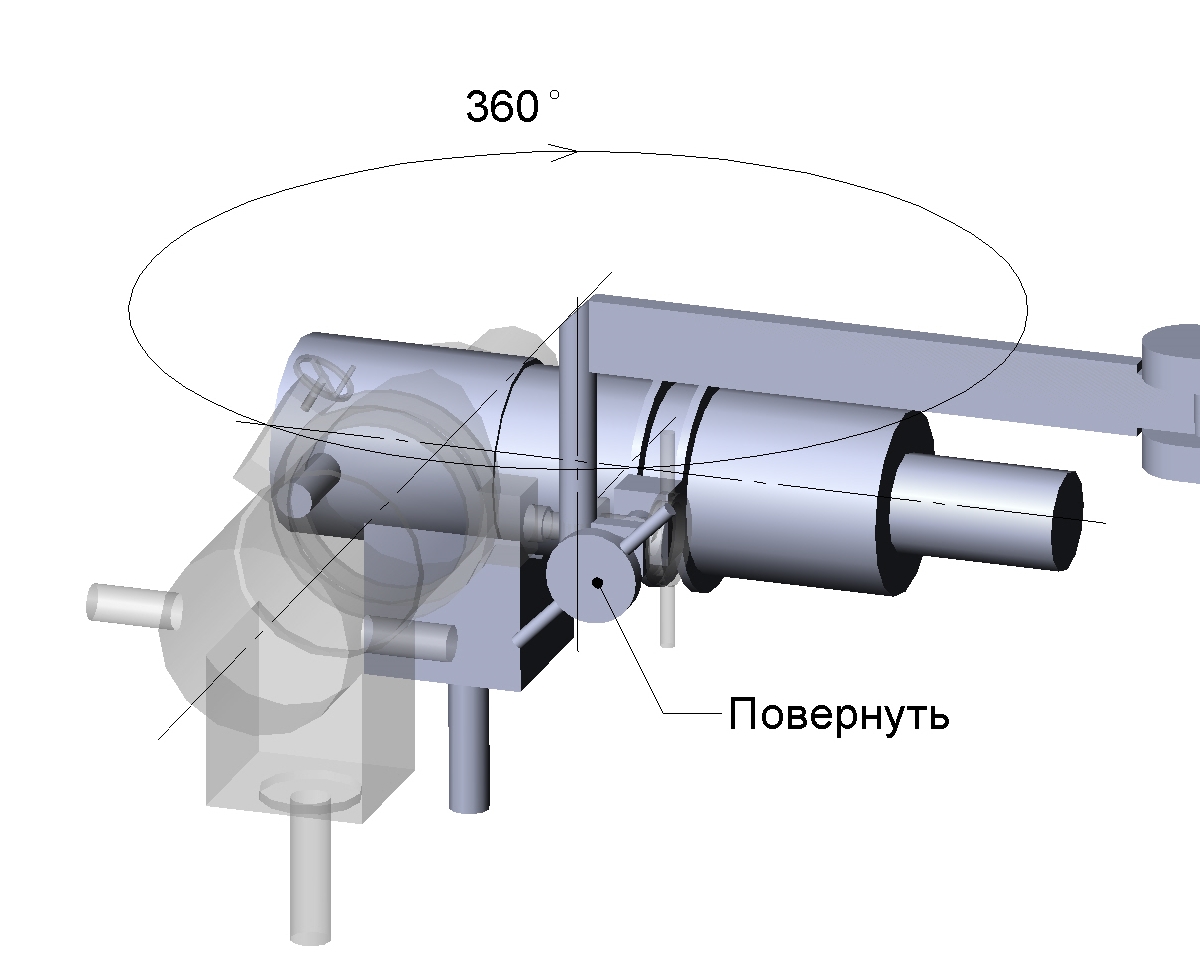

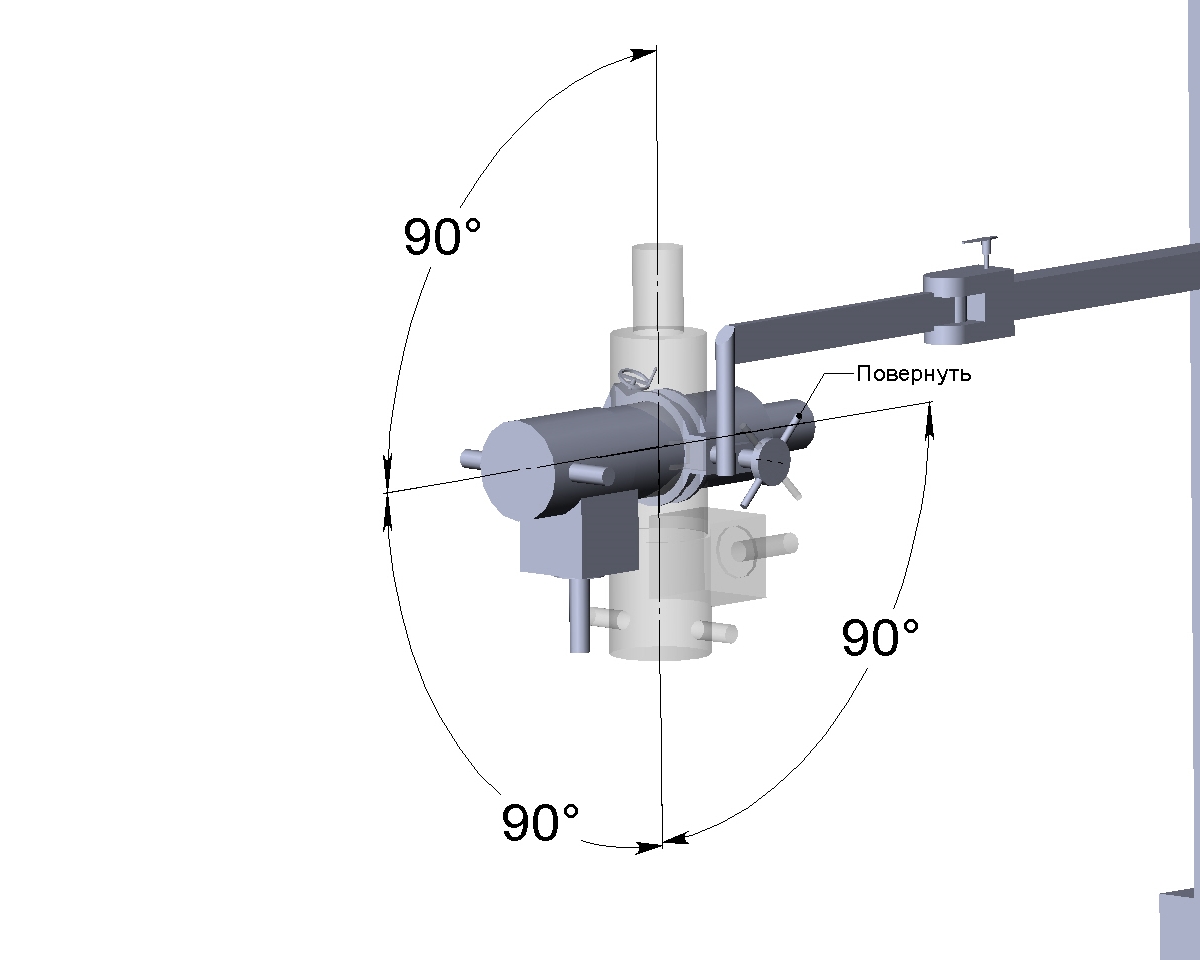

Угол поворота излучателя в держателе горизонтально и вертикально,
не менее



300°

Усилие перемещения подвижных частей штатива не превышает

40 Н

 Усилие торможения горизонтального перемещения рентгеновского излучателя, не менее



60 Н

Усилия торможения всех остальных перемещений штатива, каретки, излучателя, не менее



150 Н

Стол двухсекционный с педальным  гидроприводом для укладки пациента:



Максимальная грузоподъемность, не менее

160 кг

Угол наклона :
-головной секции
-спинной секции


45°
20°

ТУБУСЫ

Изготовливаются с расстоянием «фокус – поверхность» от 15см до 30 см.

Ниже приведен наиболее часто поставляемый комплект.

По требованию могут быть изготовлены тубусы с другим КФР и формой выходного отверстия.

КФР
(кожнофокусное расстояние)

Вид выходного отверстия

200 мм

Круг D = 15 мм
Круг D = 25 мм
Круг D = 35 мм
Круг D = 50 мм
Эллипс 25х15 мм
Эллипс 38х15 мм

300 мм

Круг D = 20 мм
Круг D = 30 мм
Круг D = 40 мм
Круг D = 100 мм
Прямоугольник 90х40 мм

ФИЛЬТРЫ  И  НАПРЯЖЕНИЯ

Фильтр

Напряжение на рентгеновской трубке, кВ

1 Be
10
0,3 Al
30
0,4 Al
50
0,7 Al
50
1,2 Al
60
1,6 Al
80
1,8 Al
100
0,1 Cu + 1,8 Al
100
0,3 Cu + 1,0 Al
120
0,5 Cu + 1,0 Al
150
